SLP Laser Probe

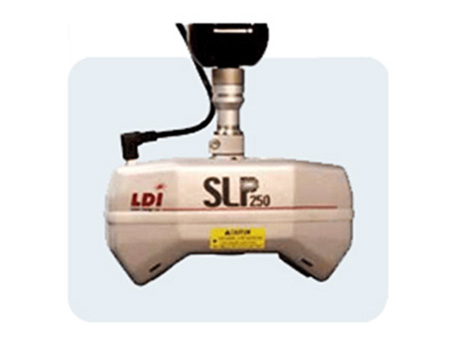

이미지 SLP Laser Probe 는 Line Laser와 2개의 CMOS Detector 이용 하여 높은 정밀도와 High Speed 를 자랑 하는 Laser Probe 입니다.

xlp laser probe
SLP Laser Probe
  • 제조사: 미국 CyberOptics
  • Laser Probe 종류 : 250, 500, 2000
  • Accuracy: 0.01mm ~ 0.075mm
제품 특징
  • SLP 레이저 스캐너 높은 정밀도, 폭넓은 측정영역
  • 최장 240mm의 Line Laser와 2개의 CMOS Detector 이용
  • 250, 500, 2000 의 Laser Probe 를 이용하여 파트에 따라 선택 활용
  • CyberOptics의 Surveyor ZS, DS 시리즈 통합 지원
  • 높은 해상도로 고해상도 점 데이터를 획득하여 부품 또는 객체를 정확하게 3D로 표현합니다.

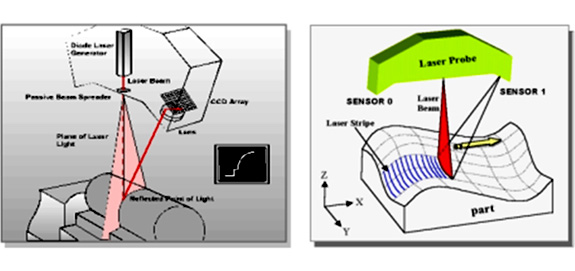

측정 장비 측정 원리
측정장비 측정 원리
  • Laser Beam을 측정 대상물로 분사시켜 그 산란 된 빛을 CCD Array에 수집
  • 3각 측량법을 사용해서, 제품 표면을 점(Point)으로 표현
  • 점 (Point)는 X, Y, Z 좌표값을 가지고 있는 3차원 점 데이터 (3D Point Data)
화살표
  • 제품 표면의 전체 형상 Data를 획득
  • 모든 재질의 제품 측정이 가능
  • 3차원 Point Data는 CAD/CAM 시스템에 호환(IGES,ASCII…)
  • 기존 측정 방법(CMM)과는 달리 수 많은(수만,수십만 이상) Point로 제품 형상 정밀 표현
SLP 250 SLP 500 SLP 2000
LDI Part Number 990-0170 990-5500 995-2000-2
Laser Type Laser Diode Laser Diode Laser Diode
Laser Power Output ＜ImVV. Class II ＜ImVV. Class II ＜ImVV. Class II
Laser Wavelength 670nm 670nm 670nm
Standoff Distance
Near 72mm 73mm 185mm
Mid 91mm 105mm
Far 110mm 136mm
Depth of Field 38mm 63mm 215mm
Line Length
Near 20mm 40mm 150mm
Mid 22mm 53mm 195mm
Far 25mm 67mm 240mm
Accuracy ≤10µm ≤20µm 75µm
Smaple Count 752 points / line 752 points / line 752 points / line
Sample Rate 37,500 / sensor
75,000 total points per sec.		 37,500 / sensor
75,000 total points per sec.		 75,000 total points per sec.
Frame Rate Depends on WOI 50 Hz to 150 Hz 50 Hz to 150 Hz 50 Hz to 150 Hz
Sample Density 30µm 70µm 250µm
Detectors (dual) 480 x 752 CMOS 480 x 752 CMOS 480 x 752 CMOS
Weight (probe only) 480g 480g 566g
Size (h x w x d) 90mm x 180mm x 60mm 90mm x 180mm x 60mm 280mm x 75mm x 55mm
PH10 Compatibility PH10T and PH10M PH10T and PH10M PH10M
Typical Application Small to medium parts Small to large parts Large parts
Beam Spreader Passive optical. no moving parts. uniform dispersion
Minimum Angle of Incidence 20 degrees
Ambient Light Rejection Interference Filters on sensors
