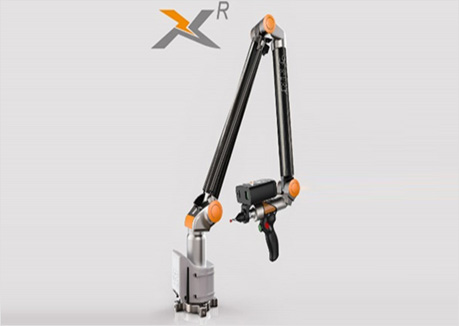

RPS ARM

이미지 이동식 다관절 측정기인 RPS ARM에 XLP Laser Probe 를 결합한 측정장비로서 현장에서 직접 빠르고 정확하게 CMM형식의 정밀 접촉 측정과 비접촉 측정이 가능한 장비입니다.

zs-series
RPS ARM
  • 제조사: 이탈리아 RPS Metrology
  • 3D 통합 Volume Accuracy: 0.044mm ~ (모델 별 정밀도 다름)(Body + Laser)
  • 국제 규격인 ASME B89.422-2004에 의한 정밀도 검증
  • 측정범위: 1.5M ~ 7M
  • Repeatability: 0.014 ~ (모델 별 정밀도 다름)
제품 특징
  • 전자력제동 안전장치 기능 탑재
  • 외부 온도변화에 자동으로 보상하는 자동온도 보상장치 탑재
  • 접촉식 프로브를 사용하여 치수 측정
  • 프로브: 전자식 탈/부착
  • Laser Spot Guide: Standoff 범위에서 초점 맞춤 기능 탑재로 측정 시 매우 편리하고 고정밀의 측정 데이터 획득

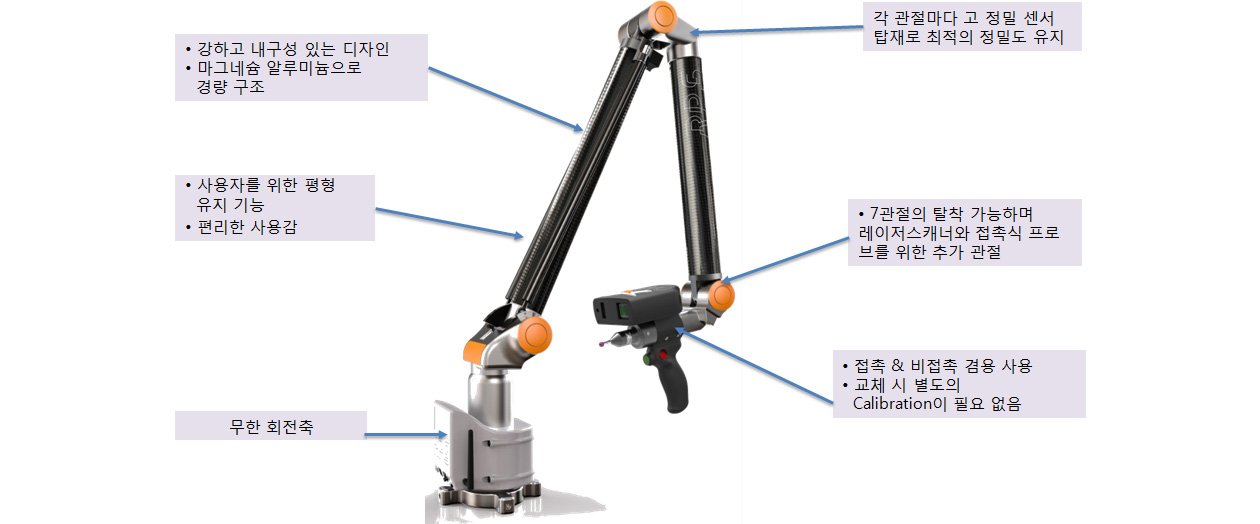

구조 및 특징

구조 및 특징
이미지 자세히보기

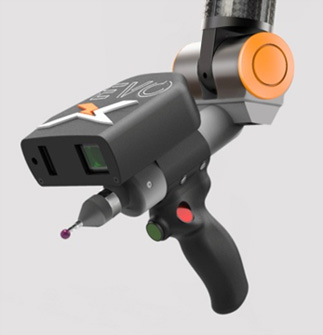

비접촉식
비접촉식
  • High Accuracy
    이동식 장비에서 구현할 수 없었던 고정밀 측정 장비 입니다.
  • High Speed
    최장 265mm의 넓이를 한번에 스캔 하여 신속하게 데이터를 얻을 수 있습니다.
  • 간단한 설치 및 사용
    RPS 다관절 스캐너 에 XLP Laser Probe 를 간단하게 Interface하여, 빠르고 정밀하게 스캔데이터를 얻을 수 있습니다.
  • EVO Laser Probe의 비접촉 측정
    3종류의 다양한 Laser Probe 를 장착하여, 정밀하게 소형, 중형, 대형 파트를 자유자재로 활용할 수 있습니다.
  • 역설계 및 검사기능
    Polyworks , Geomagic S/W를 이용하여 빠르고 정확하게 Scan Data와 3D CAD Data를 비교할 수 있으며, 역설계 데이터로 활용 가능합니다.

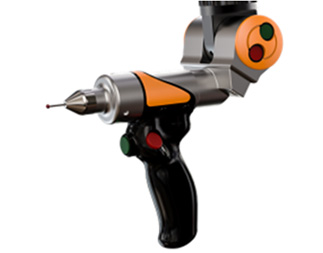

접촉식
접촉식
  • Touch Probe의 탈/부착은 전자식으로 교환 시 별도의 Calibration 작업 필요 없음.
  • Electronic Probe, Floating Probe, Mechanical Probe 등 다양한 Probe 사용 가능
접촉식 PROBING Accuracy (mm) (2σ values)
EVO-X / EVO-XR Measuring range Volumetric accuracy (mm)* Repeatability System Weight
2.0m - 7 axes 2.0m 0.034 0.025 8.3
2.5m - 7 axes 2.5m 0.043 0.030 8.6
3.0m - 7 axes 3.0m 0.055 0.037 9.0
4.0m - 7 axes 4.0m 0.080 0.068 9.4
5.0m - 7 axes 5.0m 0.119 0.085 11.1
6.0m - 7 axes 6.0m 0.143 0.127 13.4
7.0m - 7 axes 7.0m 0.179 0.134 14.6
