기존 CMM에 비해 측정 속도가 매우 빠른 초고속 인라인 3D 비전 검사기며 측정,마이크로 일렉트로닉스,SMT 애플리케이션 계측 및 반복 재현이 가능 합니다.

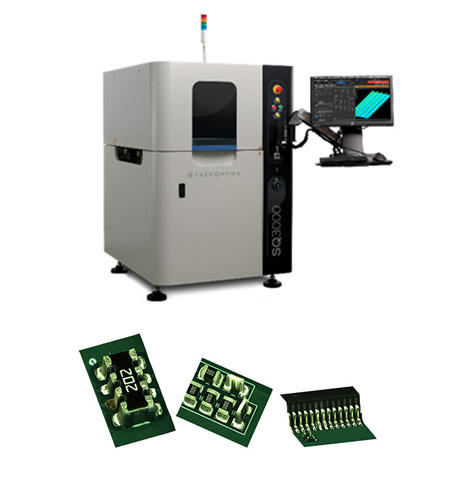

SQ3000

• 제조사: 미국 CyberOptics
• PCB기판 크기: 50 x 50㎜ ~ 510 x 510㎜
• 시스템 크기(W x D x H): 1,100 x 1,270 x 1,390㎜
• 시스템 무게: 965kg
• 카메라 해상도: 9.9㎛
• 측정 높이 정확도: 1㎛
• 높이 측정 범위: 6㎜@SPEC, Max 24㎜
• 검사 속도: 40㎠/sec0.2㎛
• 검사 부품: 모든 표준 SMT 부품, 수삽 부품, 커넥터, 클립, 핀 등
• 검사 항목: 미삽, 역삽, 모로섬, 일어섬, 뒤집힘, 오삽, 부품 손상, 소납, 냉납, 과납, 쇼트등

제품 특징

• 세계 최고속 수준의 3D AOI 검사 속도 (Max. 40㎠/sec) 달성으로 양산 라인 대응 가능
• MRS 센서 기술을 적용하여 난반사로 인한 이미지 왜곡 완벽 대응
• 가장 진보된 통계 분석 비전 알고리즘인 AI2 적용으로 간편한 프로그램 작성 – 15분 이내
• 작업자 편의성을 극대화한 시스템 설계
  - 새로운 멀티 터치 유저인터페이스를 통한 직감적 시스템 운용
  - 별도의 센서 Calibration이 불필요
  - PCB 휨 자동 측정을 통한 Auto Focus 기능 적용
• Cyber Report SPC 공정관리 소프트웨어를 통한 Factory Level Monitoring 기능 제공 (*일부 기능 옵션)
