DS Series

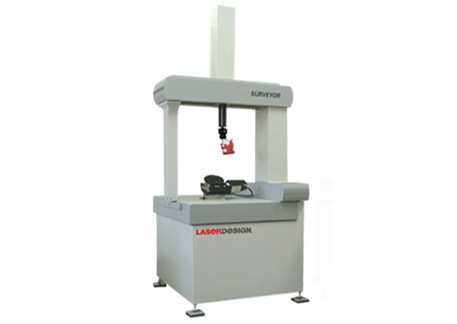

이미지 3차원 비 접촉식 레이저 측정 장비인 Surveyor DS 시리즈는 3차원 Line Laser 센서 기법을 이용, 제품을 측정하는 3차원 정밀 스캐너 장비로 전 세계적으로 최고의 정밀도와 자동성을 자랑하는 최적의 3D Laser Scanner System 입니다

zs-series
Surveyor DS Series
  • 구동방식: CMM 방식으로 정밀 제어
  • CMM Volume Accuracy: 5.6 μm + L /150
  • 3D 통합 Volume Accuracy: 0.0015mm (Body + Laser)
  • Repeatability: 0.0006mm
  • 접촉식 및 비 접촉식 겸용 측정 가능
제품 특징
  • 프로그램으로 자동 반복 스캔 기능
  • 자동 초점 맞춤기능(Z-Search)
  • Turnkey 시스템 (Body, Laser, 구동S/W)
  • 자동 6축 구동 (X, Y, Z, A, V, W-axis)
  • 국제표준인 ANSI B89에 의한 정밀도 공인 인증

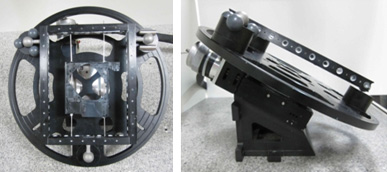

이미지 측정 대상물을 360도 회전하면서 측정물 자동 측정하기 위한 TOOL

명칭 Surveyor ZS Series Rotary Stage와 Jig 활용 모습
사진 ds 시리즈 ds 시리즈
용도
  • 제품의 형상에 따라 각도 지정하여 측정하며, 각도별로 측정한 데이터는 자동으로 하나의 좌표로 자동 Merge.
  • 동일 제품 측정 시 자동 프로그램으로 자동으로 반복 측정
  • 측면, 보스, 리브 등 언더컷 부위를 자동으로 360도 회전하면서 측정.
  • 작고 형상이 복잡한 제품 측정 시 효율성 극대화.
  • Rotary Stage위에 지그를 사용하여 부품(측정 대상물) 고정 시 각도를 주어 고정. ds 시리즈
  • 측정 시 윗면과 측면을 동시에 측정할 수 있어 측정효율을 높이기 위함.
측정 범위
CMM sizes Measuring Range (mm)
X axis Y axis Z axis
DS2030 500 750 400
DS3040 760 1000 635
DS4060 1,000 1,500 635
정비 정밀도
Model Standard Accuracy (㎛)
DS2030 5.6+L/150
DS3040 6.4+L/100
DS4060 7.1+L/100
레이져 옵션 XLP250, 500 or 1000
스캐너 소프트웨어 Surveyor Scan Control Software
무게
Model Weight (kg)
DS2030 542
DS3040 1365
DS4060 3185
Bearing Systems Air Bearings
최대 파트 무게
Model Weight (kg)
DS2030 455kg
DS3040 840kg
DS4060 1485kg
접촉식 액세서리 TP20.
Accessory ADRS 150 , Renishaw PH10T
