고정식 3D스캐너

본문

ZS Series

이미지 3차원 비접촉식 레이저 측정 장비는 3차원 Line Laser 센서 기법을 이용, 제품을 측정하는 3차원 정밀 스캐너 장비로 전 세계적으로 최고의 정밀도와 자동성을 자랑하는 최적의 3D Laser Scanning System.

zs-series

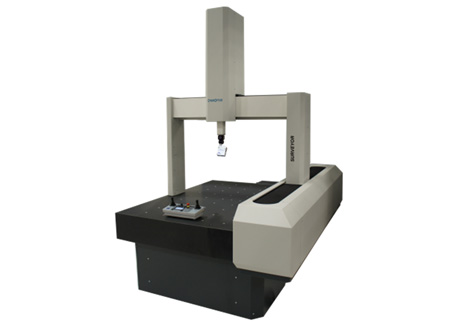

Surveyor ZS Series
  • 구동방식: CMM 방식으로 정밀 제어
  • CMM Volume Accuracy: 2.4 μm + L /250
  • 3D 통합 Volume Accuracy: 0.0089mm (Body + Laser)
  • Repeatability: 0.0024mm
  • 접촉식 및 비 접촉식 겸용 측정 가능
제품 특징
  • 프로그램으로 자동 반복 스캔 기능
  • 자동 초점 맞춤기능(Z-Search)
  • Turnkey 시스템 (Body, Laser, 구동S/W)
  • 자동 6축 구동 (X, Y, Z, A, V, W-axis)
  • 국제표준인 ANSI B89에 의한 정밀도 공인 인증

구조 및 특징

zs-series

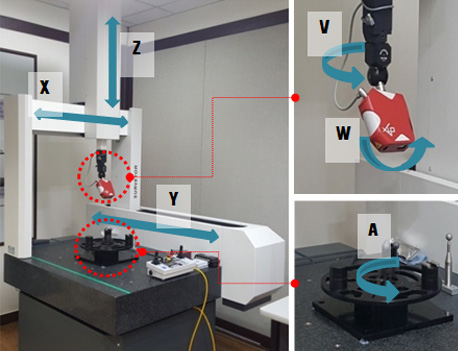

  • Surveyor ZS-3040 시스템은 X, Y, Z, V, W, A 축 등 총 6축으로 완전 자동으로 구동되는 시스템
    • - 본체: X, Y, Z (3축)
    • - Rotary Stage: A (4th 회전 축)
    • - Head Index: V, W (5th, 6th 회전 축)
  • 6축 구동으로 형상이 작고 복잡한 Part를 사각지대 없이 정밀하고 상세하게 데이터를 획득
  • 다양한 방향에서 Scan 데이터는 좌표 Matching을 사용
고정밀 측정 결과 획득
• 쉽고 빠르게 측정하여 정밀한 데이터를 제공합니다.
• 통합 된 CNC 프로그램은 가장 어려운 측정을 위해 부드럽고 정확하며 고속의 최대 6축 모션 컨트롤을 제공합니다.
달성 속도 가속화
• 시장 출시 시간을 현저하게 단축 할 수 있습니다.
• 운영자는 모든 크기와 형상의 단순하거나 복잡한 부분을 쉽고 빠르게 디지털화 할 수 있습니
사용이 간편한 자동 3D 스캐닝 기능 제공
• CyberOptics XLP 레이저 스캐닝 프로브를 최고의 속도, 정확도 및 해상도로 활용하여 Surveyor ZS Series 단일 프로그램에서 완벽한 커버리지를 위해 최대 6 축 모션을 자동으로 스캔 합니다. 모든 데이터 수집은 공통 좌표계 에 포함되어 캡처 된 표면의 정확한 디지털 표현을 제공합니다.
Surveyor Scan Control (SSC) 소프트웨어
• 반복적인 어플리케이션을 자동화하고 운영자의 개입을 없애기 위해 부분 반사, 데이터 밀도 제어 및 필터링 과 매크로 프로그래밍 기능을 최적화합니다.
측정 범위
CMM sizes Measuring Range (mm)
X axis Y axis Z axis
7/7/6 700 700 600
7/10/6 700 1000 600
10/16/6 1,000 1,600 600
정비 정밀도
Model Standard Accuracy (㎛)
700 2.4+L/250
1000 2.7+L/250
레이져 옵션 XLP250, 500, 1000
스캐너 소프트웨어 Surveyor Scan Control Software
무게
Model Weight (kg)
7/7/6 1,180
7/10/6 1,430
10/12/6 2,330
Bearing Systems Air Bearings
최대 파트 무게 402 kg
접촉식 액세서리 TP200 , TP20
Accessory ADRS 150 , Renishaw PH10M
