Cyber Gage®360

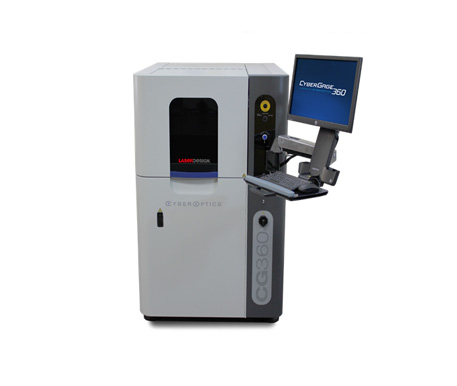

이미지 Cyber Gage®360 는 최상의 속도, 최고의 정밀도 그리고 심플한 한번의 시작 버튼 터치가 완벽한 비 접촉 전자동 3D 스캐닝검사를 실현합니다.

cyber-series
Cyber Gage®360
  • 제조사: 미국 CyberOptics
  • Volume Accuracy: 7 μm + L /10000( ISO 10360
  • 측정범위: 200mm (지름) X 100mm (높이)
  • Repeatability: 0.005mm
제품 특징
  • 세계 최초 전자동: 한번 클릭으로 완벽한 3D Scan
  • 세계 최고 속도: 측정부터 리포트까지 3분 이내
  • 세계 최초 다중 스캐닝 구조:
    - 위/아래 4개의 센서 & 2개의 빔 프로젝트
  • 데이터 매칭 방법: - Scale이 부착된 고정밀 Rotary 를 이용한 데이터 좌표 메칭
  • 세계 최초 광학 스캐너 중 국제규격(ISO 10360) 에 의한 정밀도 공인인증 받은 시스템
  • 간단한 조작으로 누구나 사용할 수 있음
  • 사무실/공장 등 설치 환경에 제안 없음

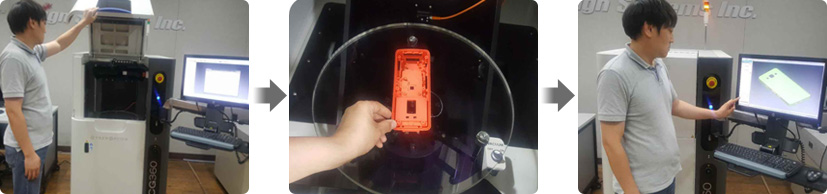

이미지 편리성

  • 간단한 조작으로 누구나 쉽게 사용할 수 있는 장비
  • 한번의 클릭으로 스캔부터 리포트까지 3분 이내 완료
  • 제품에 대한 별도의 고정 작업이 필요 없음
mrs 기법

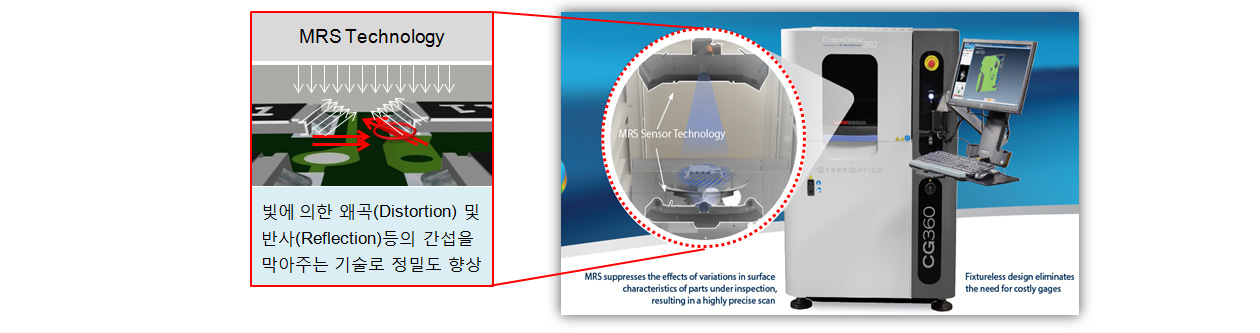

이미지 MRS 기법
MRS기법이란, 측정 시 필연적으로 발생하는 빛에 의한 왜곡 (Distortion)및 반사 (Reflection)등의 간섭을 막아주는 기술로써 전세계적으로 본사만이 보유하고 있는 유일한 기술입니다. 따라서, CyberOptic사의 MRS 3D Scanning 센서기술은 세계적인 핸드폰 검사 시스템의 핵심이라 할 수 있습니다.
mrs 기법
이미지 자세히보기
이미지 다중 스캐닝 센서 구조
고유의 CyberGage360 시스템은 2개의 청색 광(Blue Light) Camera가 위와 아래에 각 각 설치 되어 있고, 피 측정물을 광학적으로 굴절이 없고 평탄한 유리 테이블(Clear Glass)에 놓고 스캔 할 수 있도록 설계 되었습니다. 유리 테이블에 놓인 물체는 위, 아래 2개의 센서(Sensor)에 의해 동시에 스캐닝되기 때문에 기존의 다른 스캐너들과 달리 파트 전체를 스캔 하기 위해서 파트를 뒤집을 필요가 없습니다.

견고하고 단단한 케이스는 안정적인 측정환경을 확보해 주고, 또한 파트 스캔시 주변에서 발생하는 빛들에 대한 영향을 제거 해 줍니다. CyberGage360 시스템은 크기가 작아서 생산 현장이나 측정 실 혹은 수입 검사실 등 어디에도 쉽게 설치 가능 합니다.
이미지 Cyber Gage®360 시스템 정렬(Calibration)
Cyber Gage®360 는 미국국립표준연구소의 정도 체크 규정을 따르는데, Cyber Gage®360 는 QR Code 가 입력된 정렬(Calibration)판을 자동적으로 Scan 하여 주변 환경의 변화와 상관없이 최상의 정밀도를 항상 유지할 수 있게 한다.
이미지 3D 자동광학 검사 혹은 생산경향 및 기준 검사-고객의 선택
신속하고 정밀하게 절대측정 치수를 검사하는 3차원 자동 광학 검사장비로 사용될 수 있으며 또한, 생산 라인에서 제품의 생산 경향을 나타내기 위한 하나의 생산기준 수치 (Production Gauge)를 비교하거나, 기준 데이터를 이용한 단순한 합격 불합격(GO/NO GO) 판정을 위한 장비로서도 활용될 수 있습니다.

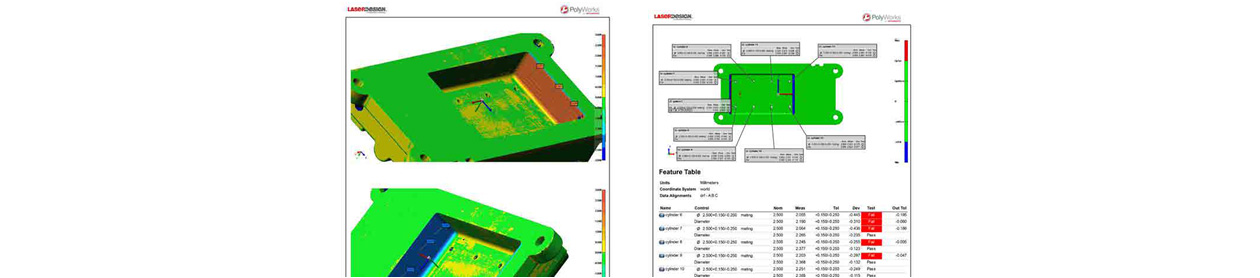

이미지 CAD와 PIM을 이용한 측정 프로그램의 자동 생성 및 검사 리포트
CyberGage360 시스템에 의해서 완전한 3D 형상으로 Scanning된 피 측정 물체는 내장된 Polyworks 소프트웨어로 원래의 CAD 데이터와 자동적으로 정렬(Alignment)됩니다. 만일, CAD 데이터(Part Model)가 내장되어 있다면 치수들이나 GD&T등을 포함하고 있는 종합검사보고서를 PIM(Production Manufacturing Information)을 이용하여 자동적으로 생성됩니다.
CAD와 PIM을 이용한 측정 프로그램의 자동 생성 및 검사 리포트
이미지 자세히보기
측정 범위 200 x 200 x 100 mm
정비 정밀도 7 µm; 0.007mm + L/10000mm (ISO 10360)
레이져 옵션 XLP250 ,500 or 1000
스캐너 소프트웨어 Surveyor Scan Control Software
장비 무게 412 kg
Repeatability 5 µm; 0.005mm/0.00020
최대 파트 무게 2.0 kg
Data Output Formats STL, PLY, OBJ, ASC
SPEED Typical cycle time < 3 minutes
